Monitoring IP PoE z NVR: jak zaplanować sieć, zasilanie i zapis nagrań

Spisz wymagania dla każdej kamery

Na planie budynku i terenu zaznacz punkty kamer, trasę przewodu i cel obserwacji. Kamera przy wejściu, widok ogólny hali oraz kadr przy bramie mogą wymagać innych ustawień. W zestawieniu zapisz rozdzielczość, liczbę klatek, kodek, zakładany bitrate oraz maksymalny pobór mocy. Dzięki temu da się sprawdzić cały system przed zamówieniem urządzeń.

Określ też tryb nagrywania. Czy zapis ma być ciągły, uruchamiany zdarzeniem czy mieszany? Kto i kiedy zauważa incydenty? Jak szybko trzeba znaleźć materiał? Okres przechowywania powinien wynikać z uzasadnionego celu i zasad organizacyjnych. Dopiero potem oblicza się dysk. Dobór najdłuższego archiwum, jakie zmieści się na urządzeniu, nie zastępuje tej decyzji.

W małej firmie dodaj do listy urządzenia już korzystające z tej samej infrastruktury. Rejestrator, komputer podglądu, punkt Wi-Fi i urządzenia biurowe mogą współdzielić połączenia. W projekcie monitoringu firmy warto uzgodnić te zależności z administratorem sieci, aby instalacja kamer miała przewidywalne miejsce w istniejącym środowisku.

Wybierz topologię: PoE w rejestratorze albo osobny switch

Rejestrator z portami PoE może uprościć małą instalację: kamery podłącza się do urządzenia, które również zapisuje materiał. Sprawdź jednak budżet zasilania, liczbę dostępnych portów, zasady dostępu do kamer i odległości. Sposób adresowania oraz izolacji takiej sieci zależy od konkretnego modelu NVR. Wbudowane PoE nie zwalnia z obliczeń mocy.

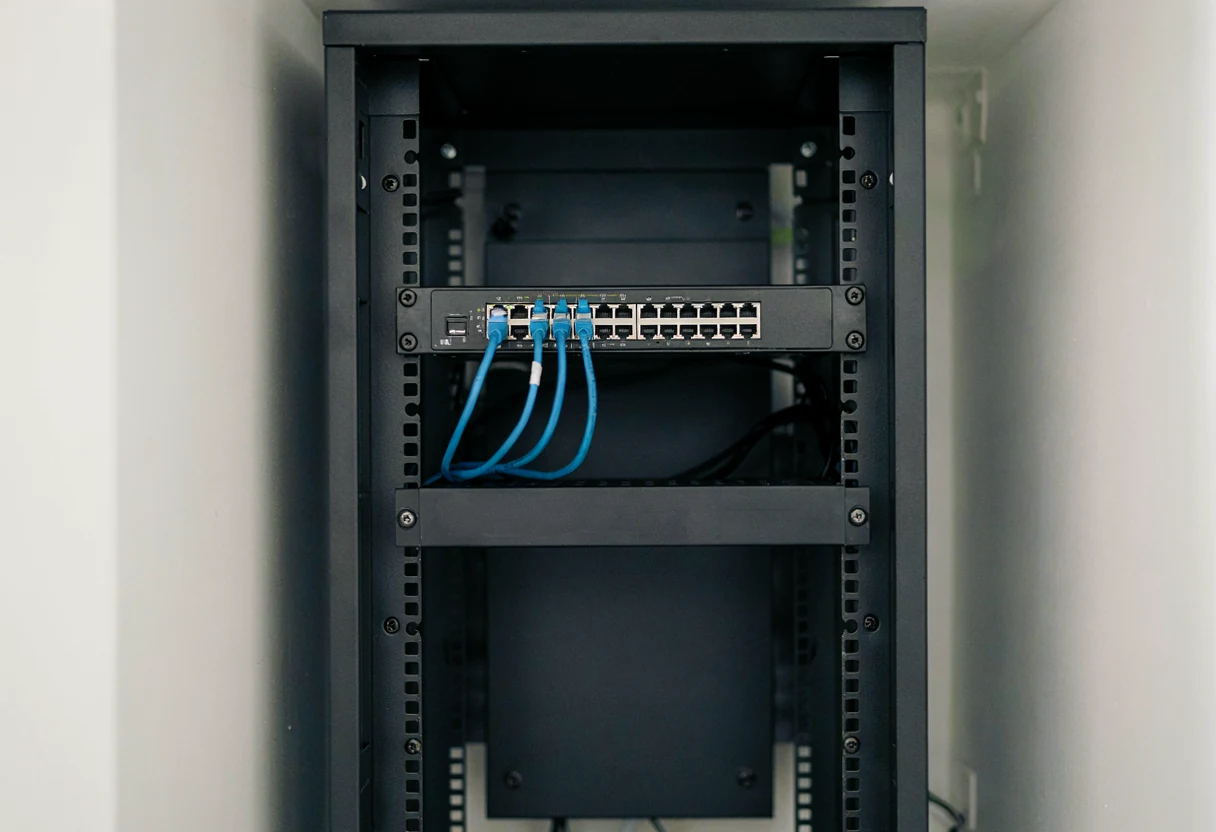

Osobny switch PoE pozwala umieścić punkt zasilania bliżej grupy kamer, na przykład przy hali albo w drugiej części budynku. NVR łączy się z nim przez sieć. Projekt obejmuje wtedy także uplink, konfigurację portów oraz ewentualne wydzielenie sieci kamer. Jest więcej elementów do opisania, ale łatwiej dopasować rozmieszczenie urządzeń do rozległego obiektu.

Wybór uzależnij od warunków serwisu i rozbudowy. Jeżeli planujesz dodatkowe kamery w innym skrzydle, zapisz to od razu. Rezerwa portów, miejsca w szafie i mocy ma wtedy konkretny cel. Przewód do nowej grupy kamer powinien mieć ustaloną trasę, a uplink oraz rejestrator muszą obsłużyć jej strumienie.

Narysuj schemat obejmujący kamery, switche, NVR, router i stanowisko podglądu. Przy każdym połączeniu zaznacz jego rolę. To pomaga zauważyć pojedynczy element, którego awaria odetnie kilka kamer, oraz ustalić, które urządzenia należy objąć podtrzymaniem. Schemat powinien pozostać dostępny dla właściciela po uruchomieniu systemu.

Policz moc na portach i budżet całego PoE

W dokumentacji PoE występują dwa pojęcia: PSE to urządzenie dostarczające zasilanie, np. switch, a PD to odbiornik, np. kamera. Moc dostępna u odbiornika uwzględnia straty w przewodzie, dlatego wartości po stronie źródła i kamery nie są wymienne. Dobieraj również właściwy standard zasilania i możliwości pojedynczego portu. Źródło: Cisco, podstawy Power over Ethernet.

Drugim ograniczeniem jest suma mocy wszystkich portów. Switch może oferować wysoką moc na jednym porcie i znacznie mniejszy budżet całkowity, niż wynikałoby z pomnożenia tej wartości przez liczbę gniazd. Pokazuje to m.in. dokumentacja AXIS Companion Switch, która oddzielnie określa limit portu i limit urządzenia. Własny model sprawdź tak samo.

Nie licz wyłącznie poboru odczytanego w słoneczne południe. W zestawieniu uwzględnij maksymalny pobór określony przez producenta oraz funkcje takie jak oświetlacz IR, grzałka czy napęd. Ustal, czy podana wartość obejmuje ich jednoczesną pracę i uruchomienie urządzenia. Jeżeli specyfikacja nie wyjaśnia tego jednoznacznie, trzeba to potwierdzić przed doborem zasilania.

Przykład: zakładamy osiem punktów, dla których zweryfikowane wymaganie po stronie PSE wynosi po 16 W. Suma daje 128 W. Budżet 160 W pozostawia w tym modelu 32 W rezerwy. Ten przykład dotyczy wartości PSE; nie wolno bez przeliczenia podstawić tu ośmiu wartości poboru PD. Trzeba ponadto sprawdzić alokację mocy według klas PoE, ograniczenia portów i warunki pracy switcha.

Przy odbiorze obejrzyj bilans zasilania po włączeniu nocnych funkcji i sprawdź zapis ze wszystkich kamer. Jeżeli urządzenia restartują się po zmroku, zbadaj moc, porty i przewody, zamiast od razu obniżać jakość obrazu. Zapisz stan prawidłowej instalacji, aby później można było porównać go z awarią albo skutkami rozbudowy.

Mierz rzeczywistą trasę Ethernet

Dla typowych połączeń Ethernet po skrętce miedzianej projektuje się kanał do 100 metrów, z uwzględnieniem przewodu i odcinków przyłączeniowych. To długość całej drogi, a nie odległość w linii prostej między kamerą a szafą. Takie rozróżnienie przedstawia poradnik Cisco dotyczący infrastruktury fizycznej. Specjalne tryby dalekiego zasięgu wymagają oddzielnego sprawdzenia parametrów.

Zmierz podejścia do punktów montażu, piony, obejścia przeszkód i potrzebny zapas serwisowy. Jeżeli trasa przekracza limit wybranego rozwiązania, rozważ bliższy punkt sieciowy albo światłowodowe połączenie z lokalnym switchem PoE. Światłowód przenosi dane; lokalne urządzenie zasilające kamery nadal potrzebuje zasilania. Każdy punkt pośredni dodaje także wymagania dotyczące miejsca i utrzymania.

Przewody, osprzęt i obudowy dobiera się do trasy wewnętrznej lub zewnętrznej oraz warunków otoczenia. Przy przejściu między budynkami potrzebna jest ocena instalacyjna obejmująca ochronę połączenia. Po zakończeniu okablowania wykonaj odpowiednie pomiary i opisz porty. Samo świecenie diody połączenia nie zastępuje sprawdzenia toru, który ma przez wiele godzin przenosić nagrania i dostarczać zasilanie. Szczegóły przygotowania tras opisuje poradnik jak zaplanować okablowanie monitoringu.

Sprawdź bitrate, uplink i możliwości rejestratora

Bitrate określa ilość danych wysyłanych w jednostce czasu. Osiem kamer po 4 Mb/s daje 32 Mb/s samego obrazu. Połączenie do NVR wymaga dodatkowego zapasu na narzut transmisji, chwilowe wzrosty i inne strumienie przechodzące tą trasą. Osobno uwzględnij równoczesny podgląd, odtwarzanie oraz eksport. Nie dobieraj uplinku tak, aby pracował stale na granicy możliwości.

Przy VBR bitrate może zmieniać się wraz z aktywnością sceny. Zbyt mocne ograniczenie strumienia może pogorszyć szczegóły w trudniejszych fragmentach. Porównanie VBR, ABR i ograniczania bitrate przedstawia dokumentacja techniczna Axis. W projekcie rozróżniaj zakładany bitrate średni, limit ustawiony w urządzeniu i wartość rzeczywiście zmierzoną w nagraniu.

W NVR sprawdź nie tylko liczbę kanałów. Istotne są pasmo wejściowe, obsługiwane rozdzielczości i kodeki, możliwości zapisu oraz jednoczesnego dekodowania. Rejestrator może poprawnie zapisywać określony zestaw kamer, a mieć inne ograniczenie przy wyświetlaniu wielu obrazów w pełnej jakości. Testuj scenariusz, z którego będzie korzystał użytkownik.

Zweryfikuj zgodność konkretnych urządzeń

Przy łączeniu kamer i NVR różnych producentów sprawdź modele, wersje oprogramowania i wymagane funkcje. ONVIF podaje, że zgodność wiąże się z konkretną wersją firmware lub software produktu wpisaną do jego bazy. Sam ogólny napis „ONVIF” nie wystarcza do oceny całej integracji. Źródło: ONVIF, zasady zgodności.

ONVIF Profile T obejmuje m.in. strumienie H.264 i H.265 oraz określone funkcje wideo. Część funkcji zależy od wsparcia urządzenia i klienta. Na zestawie testowym sprawdź obraz, zdarzenia, sterowanie oraz funkcje analityczne, których potrzebujesz. Udane wyświetlenie obrazu nie dowodzi, że NVR odbiera wszystkie alarmy kamery.

Oblicz pojemność nagrań, a następnie zweryfikuj ją pomiarem

Do pierwszego oszacowania można użyć wzoru: liczba kamer × bitrate w Mb/s × 86 400 ÷ 8 ÷ 1000. Wynik opisuje GB na dobę w zapisie dziesiętnym. Przy stałym bitrate i nagrywaniu przez całą dobę osiem kamer po 4 Mb/s daje 345,6 GB na dobę. Wartość 4 Mb/s w tym przykładzie jest założeniem obliczeniowym, a nie uniwersalnym ustawieniem każdej kamery.

Obliczenie pomija m.in. dodatkowe strumienie, dźwięk, metadane i narzut zapisu. Pojemność użytkowa dysku może być mniejsza od nominalnej; sposób prezentacji jednostek również bywa inny. Rezerwa jest potrzebna, zwłaszcza przy zmiennym bitrate. Po uruchomieniu porównaj faktyczne zużycie z założeniami w reprezentatywnym okresie obejmującym ruch dzienny i pracę nocną.

Jeżeli zapis jest uruchamiany zdarzeniem, nie zakładaj z góry stałej oszczędności procentowej. Wpływają na nią aktywność, ustawienia detekcji oraz czas nagrania przed i po zdarzeniu. Sprawdź również, czy klip obejmuje początek sytuacji. W systemie mieszanym warto osobno opisać strumień ciągły i zapis zdarzeń, aby uniknąć podwójnego liczenia lub pominięcia danych.

Dobierz dyski do wymagań i listy zgodności rejestratora. Ustal reakcję na błędy oraz sposób sprawdzania najstarszego dostępnego nagrania. Jeżeli NVR obsługuje RAID, oceń pojemność użytkową i działanie po awarii według dokumentacji. RAID nie zastępuje eksportu materiału dotyczącego incydentu ani oddzielnej kopii ważnych danych.

Okres zapisu należy określić przed doborem pojemności. Przy przetwarzaniu podlegającym RODO wytyczne EDPB dotyczące urządzeń wideo wymagają oceny konieczności i proporcjonalności przechowywania. Podane w tabeli trzy i siedem dni ilustrują wyłącznie mnożenie ilości danych; nie są wskazaniem właściwego okresu dla domu, firmy lub wspólnoty. Praktyczne zasady ustalania tego okresu omawia poradnik jak długo przechowywać nagrania z monitoringu.

Zaplanuj dostęp, podtrzymanie i reakcję na awarie

Sieć kamer powinna mieć określone zasady komunikacji i dostępu. W firmie można ją wydzielić fizycznie lub za pomocą VLAN, z regułami pozwalającymi na potrzebne połączenia. Przewodnik bezpieczeństwa Axis zaleca ograniczanie ekspozycji, oddzielenie od sieci biznesowej, HTTPS do administracji i unikalne hasła. Nie udostępniaj kamer bezpośrednio w publicznym Internecie. Źródło: AXIS OS Hardening Guide.

Zdalny podgląd zaprojektuj jako kontrolowany dostęp: np. przez właściwie skonfigurowany VPN albo wspierane rozwiązanie producenta. Sprawdź dostępne zabezpieczenia kont, sposób aktualizacji i możliwość odbierania uprawnień. Osobne konto użytkownika podglądu powinno mieć zakres potrzebny do jego zadań. Dokumentacja sieci nie może zawierać jawnych haseł udostępnianych wszystkim użytkownikom.

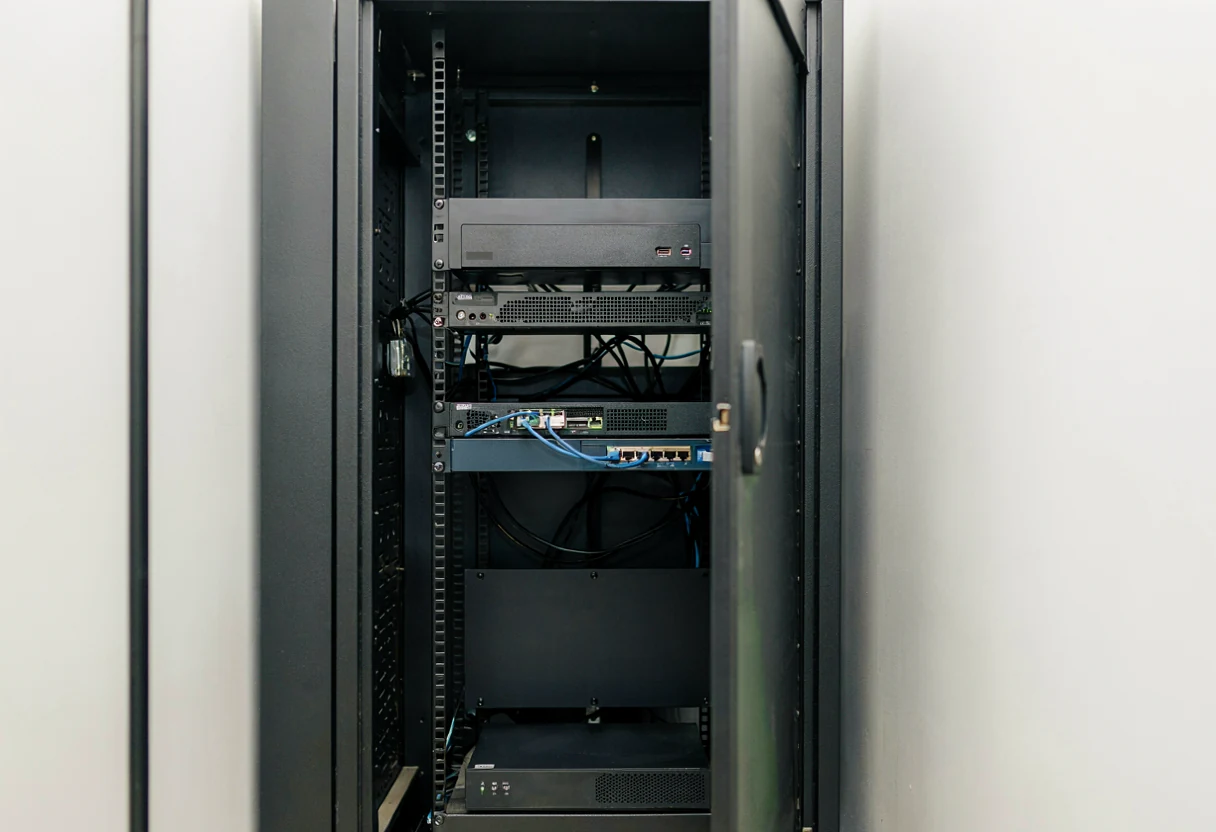

UPS powinien obejmować elementy wymagane do przyjętego scenariusza pracy. Podtrzymanie samego NVR nie pomoże kamerom, jeśli switch PoE utraci zasilanie. Gdy potrzebny jest również dostęp zdalny, trzeba uwzględnić urządzenia na jego drodze. Czas podtrzymania dobiera się według rzeczywistego obciążenia i charakterystyki UPS, a następnie sprawdza kontrolowaną próbą.

Ustal powiadomienia o braku obrazu, błędach dysku i innych istotnych zdarzeniach wspieranych przez system. Powiadomienie musi trafić do osoby, która może zareagować; sam wpis w logu nie zawsze spełnia ten cel. W instrukcji zapisz, komu zgłosić awarię, jak sprawdzić zakres problemu i czego użytkownik nie powinien zmieniać bez pomocy serwisu.

Po przerwie w zasilaniu sprawdź powrót wszystkich kamer, ciągłość czasu i wznowienie zapisu. W instalacji lokalnej z odpowiednio skonfigurowanym NVR nagrywanie może działać bez dostępu do Internetu; podgląd zdalny i usługi zewnętrzne mają odrębne zależności. Potwierdź zachowanie wybranego zestawu próbą, uwzględniając wymagania licencyjne i funkcje producenta.

Odbierz cały system i zachowaj dokumentację

Przy odbiorze sprawdź jednoczesny zapis wszystkich kamer, nocne funkcje zasilania, podgląd i eksport. Osoba obsługująca system powinna samodzielnie odnaleźć wskazany fragment i odtworzyć go poza rejestratorem. Test wykonaj na skonfigurowanych strumieniach docelowych. Domyślne ustawienia urządzeń nie są jeszcze potwierdzeniem założeń projektu.

1. Porównaj liczbę kamer, nazwy i kadry z planem obiektu.
2. Sprawdź porty, pomiary tras i maksymalne obciążenie PoE.
3. Zweryfikuj strumienie, pasmo wejściowe NVR i zachowanie podglądu.
4. Oceń zapis nocny oraz faktyczne zużycie miejsca.
5. Przetestuj eksport, uprawnienia i wybrane powiadomienia o awariach.
6. Sprawdź kontrolowany powrót systemu po przerwie zasilania.
7. Przekaż schemat, konfigurację, instrukcję oraz wyniki prób.

Dokumentację uzupełnij po każdej rozbudowie. Nowa kamera zmienia bilans mocy, transmisji i dysku. Zmiana kadru może wymagać ponownej oceny obrazu oraz masek prywatności. Jeżeli system gubi nagrania lub urządzenia restartują się w nocy, serwis monitoringu powinien porównać aktualny stan z parametrami zapisanymi przy odbiorze.

Najczęstsze pytania o monitoring IP PoE i NVR

Czy PoE przesyła obraz i zasilanie jednym przewodem?

Tak, w zgodnym zestawie PoE dane i zasilanie docierają przewodem sieciowym. Trzeba dopasować standard zasilania, limit pojedynczego portu, budżet całego urządzenia oraz parametry toru przewodowego do wymagań kamer.

Czy osiem portów PoE wystarczy do zasilenia ośmiu kamer?

Liczba portów nie potwierdza wystarczającej mocy. Sprawdź maksymalne wymagania każdej kamery, limity portów i sumę budżetu PoE. Uwzględnij funkcje nocne oraz różnicę pomiędzy mocą źródła PSE i odbiornika PD.

Jak daleko można prowadzić przewód do kamery IP?

Dla typowego kanału Ethernet po skrętce miedzianej przyjmuje się do 100 metrów łącznie z odcinkami przyłączeniowymi. Dłuższa trasa wymaga osobnego rozwiązania i weryfikacji dokumentacji, transmisji oraz zasilania.

Ile miejsca zajmuje zapis z ośmiu kamer po 4 Mb/s?

Przy ciągłym zapisie i średnim bitrate 4 Mb/s na kamerę sam obraz zajmuje około 345,6 GB na dobę w jednostkach dziesiętnych. Pojemność należy powiększyć o rezerwę i inne dane oraz zweryfikować pomiarem.

Czy NVR potrzebuje Internetu do nagrywania?

Lokalny NVR może nagrywać obraz z kamer w sieci lokalnej bez Internetu, jeżeli wybrany zestaw i jego funkcje to umożliwiają. Dostęp zdalny oraz usługi zewnętrzne mają osobne wymagania. Zachowanie systemu warto potwierdzić próbą.

Czy napis ONVIF zapewnia wszystkie funkcje kamery w NVR?

Nie. Sprawdź zgodność konkretnego modelu i wersji oprogramowania, obsługiwany profil oraz funkcje po obu stronach. Oprócz obrazu przetestuj potrzebne zdarzenia, sterowanie i analitykę na wybranym zestawie.

Dokumentacja i źródła

Źródła pierwotne sprawdzono 2 października 2026 r. Parametry wybranego sprzętu należy dodatkowo potwierdzić w jego dokumentacji.

• Cisco: What is Power over Ethernet? – pojęcia PSE i PD oraz zasilanie PoE.
• Axis: AXIS Companion Switch 4CH – rozróżnienie mocy portu i budżetu switcha.
• Cisco: CPwE Physical Infrastructure Application Guide – kanał Ethernet i infrastruktura fizyczna.
• Axis: Bitrate control for IP video – metody sterowania bitrate.
• ONVIF: Conformance Process oraz Profile T – zgodność modeli, wersji i funkcji.
• Axis: AXIS OS Hardening Guide – ograniczanie dostępu i bezpieczeństwo sieci.
• EDPB: Guidelines 3/2019 on processing of personal data through video devices – zasady przetwarzania i przechowywania nagrań.
